Com o objetivo de aproveitar as vantagens da argila como materia prima característica da região de Cúrcuta, no município de Norte de Santander, na Colômbia, os arquitetos Miguel Niño e Johanna Navarro criaram Sumart Diseño y Arquitectura SAS, um escritório que projeta e desenvolve soluções arquitetônicas sustentáveis.

Um de seus projetos de maior êxito é o Bloco Termodisipador (BT),um elemento cerâmico projetado com uma secção transversal irregular que permite que a ventilação passe através dos blocos dissipando rapidamente a temperatura acumulada, reduzindo a quantidade de calor emitido no interior do edifício.



Descrição dos arquitetosO problema

A crescente demanda de habitações a nível mundial é sem dúvida uma das maiores exigências da arquitetura sustentável do novo século. Projetar e construir com qualidade de vida e conforto é parte fundamental da produção arquitetônica do momento, ainda que as condições de vida tenham mudado, alguns materiais se mantêm como tradicionais.

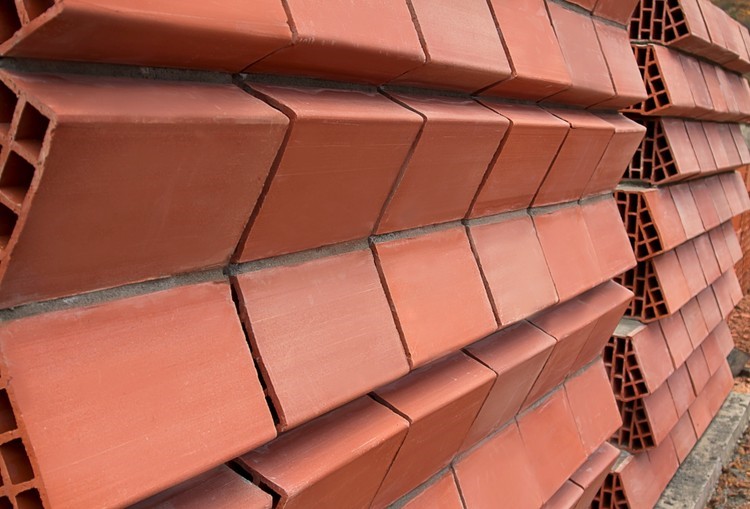

Fachada inteligente - imagem 1



O bloco de argila tradicional foi o ponto de partida para desenvolver um novo modelo de utilidade que proporcionasse novas soluções a quatro deficiências na construção colombiana nos últimos tempos:

  • Reduzir o desconforto térmico para minimizar a utilização de mecanismos reguladores de temperatura;
  • A insuficiência de novas soluções construtivas energeticamente sustentáveis que estivessem ao alcance de qualquer pessoa;
  • A redução de materiais de instalação, acabamentos e tempo de obra;
  • Promover o incentivo à uma indústria de cerâmica através do projeto, aproveitando a mão de obra, matérias primas locais e sistemas industriais tradicionais.



A solução

BT – Bloco Termodissipador é uma peça cerâmica para a construção de fechamentos e fachadas arquitetônicas, que adota o mesmo processo de fabricação do bolco de argila cozida tradicional, mas com a inovação no desenho de sua secção transversal, utilizada no processo de moldagem de extrusão. Sua forma irregular, que consiste de um retângulo e um triângulo escaleno irregular, protege parcialmente o bloco e as articulações dos fluxos de radiação solar e de transmissão de calor.

FI - imagem 2

A separação entre blocos e dutos que conformam o triângulo escaleno irregular, permitem que a ventilação passe através deles, dissipando rapidamente a temperatura acumulada, reduzindo a quantidade de calor emitido no interior da edificação.



FI - imagem 3 melhor

O triângulo escaleno possui um ângulo de 114° em relação ao exterior, ângulo oposto à radiação solar com insolação máxima (24°). Sua forma irregular permite inúmeras composições estéticas tridimensionais, que também atuam como defletores de som, reduzindo a quantidade de ruído transmitido ao interior.

Nos cantos dos blocos está um espaço que recebe a argamassa, o que permite que a argamassa seja quase a mesma para cada bloco, evitando o desperdício de material e a má exposição solar.

FI - imagem 4





Qualidades

A forma do bloco de argila cozida tradicional que se usa para o fechamento de fachadas foi caracterizado por ser de forma retangular, permitindo que a totalidade da parede esteja exposta à radiação solar por longos períodos. A parte absorvida da radiação se transforma em energia térmica que é acumulada nos fechamentos, que por sua vez cedem parte do calor para o interior (FIGURA 1).

É por isso que o Bloco Termodissipador adota o mesmo processo de fabricação por extrusão, mas diferenciando desta a sua forma irregular (FIGURA 2), que protege parcialmente a parede da radiação solar e transmissão de fluxos de calor. Os espaços vazios que conformam o triângulo irregular permitem que a ventilação passe através deles, dissipando rapidamente a temperatura do bloco, reduzindo a quantidade de calor emitido ao interior (FIGURA 3).

A superfície do tijolo de argila tradicional é plana, e as paredes construídas com eles são posicionadas perpendicularmente ao solo, transformando a fachada em uma superfície refrativa que direciona a radiação solar para o solo (FIGURA 1). A superfície do bloco é feita a partir de um triângulo irregular, onde o lado mais longo possui angulação de 114°, um ângulo que enfrenta a radiação solar na quantidade máxima de luz solar (24 °). Este ângulo permite que os raios UV sejam redirecionados para cima e não para o solo. (FIGURA 2).

FI - imagem 5



Nos tijolos tradicionais, o calor é transferido em uma direção, devido às superfícies horizontais que fazem os canais nos tijolos, agindo como pontes térmicas que conduzem o calor a uma velocidade maior. (FIGURA 1). As superfícies horizontais do Bloco Termodissipador são interrompidos por uma série de sub canais menores, fazendo com que o caminho para o calor seja maior, e reduzindo sua velocidade e quantidade para o interior. (FIGURA 2 e 3).

FI - imagem 6

O processo de acabamento de paredes com o bloco de argila tradicional se desenvolve em diversas fases: reboco, pintura ou revestimento, antes de obter seu acabamento final na fachada. O BT, além de cumprir a função de fechamento apresenta em sua face irregular um acabamento natural caracterizado por diferentes tons de argila, permitindo deixar a parede de tijolos a vista nas fachadas, o que se traduz em economias de custos de materiais, mãos de obra, e duração de uma obra, evitando além disto, a manutenção posterior devido ao deterioramento causados por efeitos do clima e envelhecimento (FIGURA 4)

FI - imagem 7

Nas paredes de fechamento com o bloco de argila tradicional, a composição formal é sempre bidimensional e depede de um acabamento final. A forma irregular do BT permite inúmeras formas de instalação e disposição de aplicamento que se traduzem em diferentes composições tridimensionais. O BT dá liberdade na linguagem arquitetônica e transmite uma autêntica consciência regional (FIGURA 5).

FI - imagem 8



Muitas das fachadas de fechamento realizadas com o tijolo tradicional apresentam paredes sem terminar, graças aos cantos planos que fazem evidente a argamassa e o desperdício deste material em sua instalação, alterando seu acabamento final e respondem de maneira negativa ao seu entorno.

Nos cantos do BT estão os espaços que contém a argamassa (FIGURA 3), o que permite que a quantidade de argamassa seja quase a mesma para cada bloco, isto evita o desperdício e a má exposição do material além de contribuir para uma economia de material. Ocultar as juntas dos tijolos, brincar com as diferentes composições e acabamentos que se podem atingir com ele aportam estética à fachada e contribuem com o embelezamento da paisagem urbana (FIGURA 6).

FI - imagem 9

A superfície do tijolo tradicional é plana e recebe com maior facilidade o ruído proveniente do exterior, facilitando o percurso dele através de toda a parede, refletindo parte ao interior e ao exterior. A forma irregular do BT atua como dissipador de ruído, rompendo a onda contínua e dissipando a quantidade de ruído refletido para o interior e exterior da edificação (FIGURA 7).

FI - imagem 10



A menor face do triângulo irregular possui uma inclinação que não permite que acumule água da chuva em qualquer posição do bloco (FIGURA 5 e 6). Se a água é depositada no interior dos canais dissipadores, ela ajudará a resfriar o bloco e por consequente, o interior da edificação através da “refrigeração por evapotranspiração”.

As dimensões do lado retangular do BT são iguais aos tijolos tradicionais, o que permite integrá-los em composições de fechamentos.

O processo de instalação do BT é exatamente igual ao tijolo tradicional, apesar de utilizar um separador de juntas para corrigir a postura do bloco e limitar a quantidade de argamassa em sua parte retangular para que o triângulo irregular fique completamente limpo, com este dilatador é possível obter uma uniformidade das separações entre blocos. (FIGURA 8).

FI - imagem 11

Este projeto está relacionado com o setor da indústria cerâmica denominado Gres fabricação de tijolos e blocos de argila cozida, elaborados com a técnica de elaboração por extrusão, classificados segundo as normas técnicas colombianas.

O projeto foi ganhador do Prêmio Lápiz de Acero Verde 2015, organizado pela revista Proyecto Diseño.

Projeto: BT – Bloco Termodissipador
Desenho: Sumart Diseño y Arquitectura
Diretor de Projeto: Miguel Niño
Projetistas: Johanna Navarro, Miguel Niño
Acessoria Técnica: Ladrillera Norsan LTDA
Localização: Cúcuta, Norte de Santander, Colômbia
Ano: 2015
Fotografias: Camilo Suz
